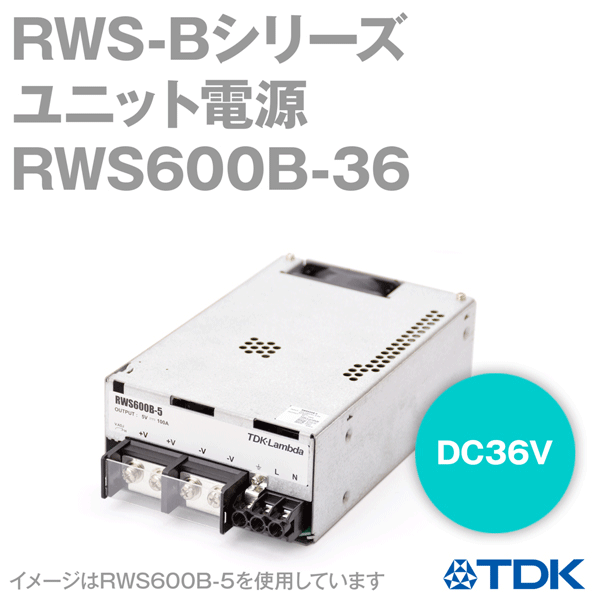

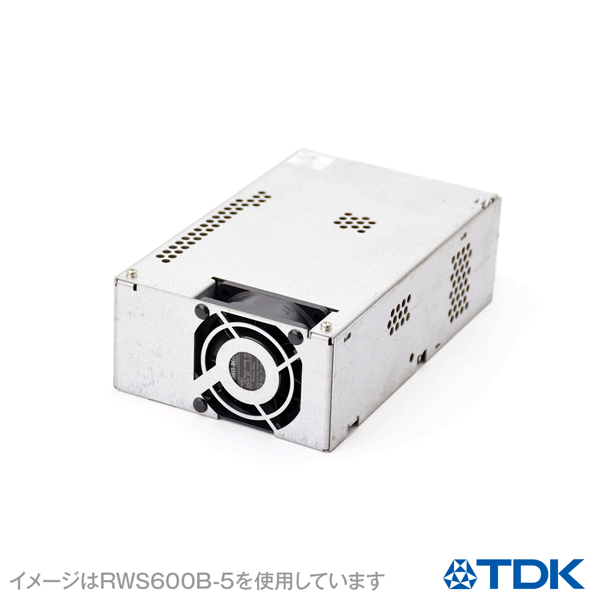

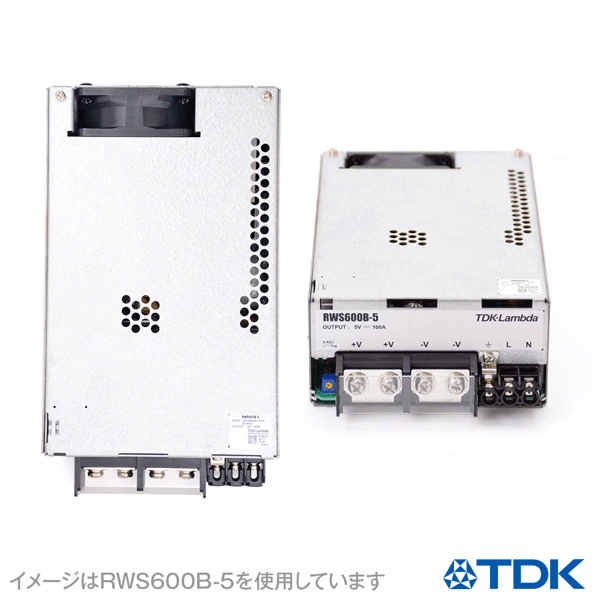

[型名] RWS600B-36[入力]　入力電圧範囲(*2)(*11)(V) AC85 〜 265 (47 〜 63(Hz)) もしくは DC120 〜 330　力率（100/200VAC) (typ) (*1)(*11)(%) 0.95/0.90　効率 (100VAC) (typ) (*1)(*11)(%) 85　効率 (200VAC) (typ) (*1)(*11)(%) 88　入力電流（100/200VAC) (typ) (*1)(*11)(A) 7.2/4.0　突入電流（100/200VAC) (typ) (*1)(*3)(*11)(A) 20/40 (Ta = 25℃)　漏洩電流 (*9)(mA) 0.75 以下[出力]　定格出力電圧(VDC) 36　最大出力電流(A) 16.7　最大出力電力(W) 601.2　最大入力変動 (*5)(*11)(mV) 144　最大負荷変動 (*6)(*11)(mV) 288　最大温度変動 0.02% /℃ 以下　出力リップルノイズ (0 ≦ Ta ≦ 70℃ ) (*4)(mV) 200　出力リップルノイズ (-20 ≦ Ta ＜0℃ ) (*4)(mV) 240　保持時間 (typ) (*12)(ms) 20　出力電圧可変範囲(VDC) 32.4-41.4[機能]　過電流保護 (*7)(A) 17.5-　過電圧保護 (*8)(V) 43.2-50.4　リモート ON/OFF オプション　並列運転 オプション　直列運転 あり　入力瞬時電圧低下保護 SEMI-F47 準拠 (200VAC時のみ）[環境]　動作温度 (*10)(*11)(℃) -20 〜 +70 (-20℃ : 50%, -10 〜 +50℃ :100%, +70℃ : 20%)　保存温度(℃) -30 〜 +75　動作湿度(％ RH) 30 〜 90（非結露）　保存湿度(％ RH) 10 〜 90（非結露）　耐振動 非動作時 10-55(Hz)（掃引 1 分間）, 19.6m/s^2 一定 , X,Y,Z 各方向 1 時間　耐衝撃 196.1m/s^2 以下　冷却方式 内蔵ファンによる強制空冷[絶縁]　耐電圧 入力 - FG : 2kVAC (20mA), 入力 - 出力 : 3kVAC (20mA)出力 - FG : 500VAC (100mA) 各 1 分間　絶縁抵抗 100M Ω以上　（出力 - FG 間：500VDC、25℃、70%RH）[適応規格]　安全規格 UL60950-1, EN60950-1, UL508 (24Vのみ), CSA60950-1 各認定電気用品安全法 別表第八 準拠　(100VAC 時のみ）　　高調波入力電流規制 IEC61000-3-2 準拠　雑音端子電圧 (*14) EN55011/EN55022-B, FCC-B, VCCI-B　各準拠　雑音電界強度 (*13)(*14) EN55011/EN55022-B, FCC-B, VCCI-B 各準拠　イミュニティ (*14) IEC61000-6-2 IEC61000-4-2, -3, -4, -5, -6, -8, -11 各準拠[構造]　質量 (typ)(g) 1600(*1) 入力電圧 100/200VAC、Ta = 25℃、定格出力電圧および最大出力電力時の値です。

(*2) 各種安全規格 (UL, CSA, EN) 申請時は「100 〜 240VAC、50 〜 60(Hz)」です。

(*3) 内蔵ノイズフィルタへの入力サージ電流（0.2ms 以下）は除きます。

(*4) 入力変動、負荷変動、出力リップルについては特性測定回路を参照ください。

(*5) 85 - 265VAC、負荷一定時の値です。

(*6) 無負荷 - 全負荷、入力電圧一定時の値です。

(*7) 5V - 15V モデル : 定電流電圧垂下および、自動復帰型の間欠動作です。

24V - 48V モデル : 自動復帰型の定電流電圧垂下です。

過負荷・短絡状態は避けてください。

(*8) OVP 回路は出力遮断方式手動リセット型です。

（入力再投入で出力が復帰します。

）(*9) UL, CSA, EN および電気用品安全法（60(Hz)）の測定値です。

Ta = 25℃(*10)標準取付時のディレーティング値です。

負荷 - 周囲温度ディレーティングを参照ください。

負荷 (%) は、最大出力電力または最大出力電流のパーセントです。

最大負荷を超えないようにしてください。

(*11)110VAC 以下の時は出力ディレーティングが必要です。

入力電圧による出力ディレーティングを参照ください。

(*12)入力電圧 110/200VAC、Ta=25℃、定格出力電圧および最大出力電力時の値です。

(*13)入力ラインにクランプフィルター (TDK ZCAT3035-1330) 使用。

(*14)電源は最終装置に組み込まれる製品と考えられます。

最終装置で EMC 規格に基いて評価を実施してください。
